土建井道内设置风管,安装空间如何预留

土建井道内设置风管,安装空间如何预留

      基于《建筑防烟排烟系统技术标准》GB51251-2017要求,防烟排烟系统均应采用管道送风,且不应采用土建风道。因此,土建井道内设置风管,成为各项目上新的安装任务。


《建筑防烟排烟系统技术标准》GB51251-2017条文要求:
      3.3.7 机械加压送风系统应采用管道送风,且不应采用土建风道。送风管道应采用不燃材料制作且内壁应光滑。当送风管道内壁为金属时,设计风速不应大于20m/s;当送风管道内壁为非金属时,设计风速不应大于15m/s;送风管道的厚度应符合现行国家标准《通风与空调工程施工质量验收规范》GB50243的规定。
      4.4.7 机械排烟系统应采用管道排烟,且不应采用土建风道。排烟管道应采用不燃材料制作且内壁应光滑。当排烟管道内壁为金属时,管道设计风速不应大于20m/s;当排烟管道内壁为非金属时,管道设计风速不应大于15m/s;排烟管道的厚度应按现行国家标准《通风与空调工程施工质量验收规范》GB50243的有关规定执行。

      在以往设计的项目中,经常出现井道内风管距墙的距离不足,不能满足施工需求情况,为规范井道内设置金属风管时井道大小做法,经与施工单位咨询沟通后,编制如下指导意见(适用范围:只适用于薄钢板无法兰风管,即共板法兰风管)。


土建竖井内设置金属风管遵循原则:
      1. 土建竖井内设置金属风管时,为减少风管安装难度,同时减少土建风井尺寸,竖井井壁应尽可能采用后砌墙的方式,且采用后砌墙体时,建筑图纸上应注明该墙体应在设备专业风管安装完成后砌筑。
      2. 竖井内设置金属风管的施工顺序应为:钢筋混凝土墙、板→金属风管→后砌建筑砖墙。
      3. 风井应尽量避免三面都是混凝土墙的情况,因此类情况风管安装困难,且安装需预留的空间大,对面积影响比较大。
风管安装空间预留原则
      a. 风管连接时需要在风管连接处的四个角进行螺栓连接,安装时应考虑风管四个角上螺栓的合理安装空间。风管四边的插条或弹簧夹可在风管连接处靠外侧安装后,利用工具推至合适位置即可,因此其余区域无需预留人员进入所需的安装操作空间。


共板法兰风管连接处详图

b. 对于风井井壁有三面都是后砌的情况,风管连接处四角的螺栓都容易安装,因此风管与混凝土墙体间仅需预留150mm空间安装即可。


三面后砌墙风管安装尺寸

c. 对于两面后砌井壁,若风管长度或宽度不超过500mm,安装人员可在风管外侧对墙角处风管连接螺栓进行安装,风管两侧也仅需预留150mm的空间即可;若风管长度和宽度都超过500mm,安装人员需进入风管与墙体之间的空间对墙角处风管进行连接,因此应保证有一边的风管与墙体之间的距离不小于350mm,此边可以是风管较短的边,可节约安装空间。


两面后砌墙风管安装尺寸

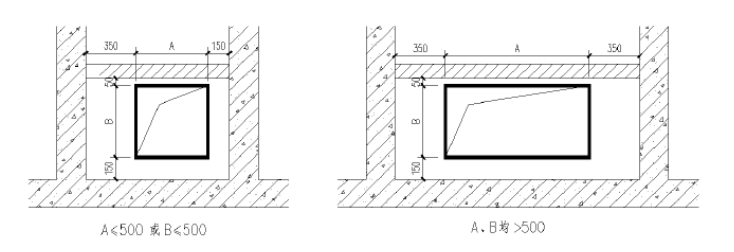

d. 若风井仅有一面井壁可后砌,风管长度或宽度不超过500mm时,需要在风管一侧预留350mm的安装空间,以便安装人员对后侧风管进行连接;若风管两边长度均超过500mm,需要在风管两侧均预留350mm的安装空间,以便多风管后侧角部螺栓及背面进行连接。


一面后砌墙风管安装尺寸

e. 一个竖井内设置多个风管时,风管间距及风管距墙的距离也应按上述原则确定。


两个及以上风管并排安装时的安装尺寸

注:a、本示意图仅适用于单排风管;

       b、对于三面后砌墙,多风管需要考虑中间处角部螺栓的安装;

       c、其余情况风管距墙的距离根据几个风管的总长度L和宽度B按上图确定。

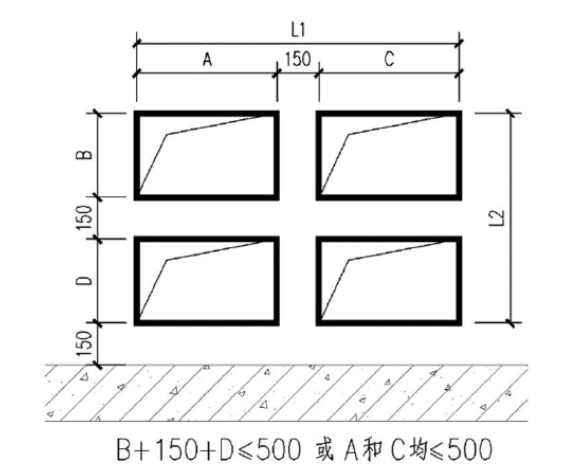

多排多个风管安装时的安装尺寸

注:a、多风管安装,原则上遵循上述原则,即安装人员能用手直接触及每个风管的四角,且有150mm的安装空间;

       b、风管连接处的固定弹簧夹应能够安装(当风管边长小于200时可不考虑);

       c、上图为风管尺寸均小于等于500的情况,超过500时按前述规则确定。


f. 若建筑不是高层,风管竖向长度不超过30m,有条件在风井顶部无墙区域进行风管连接后从上部深入竖井,到位后再做固定,此时风井内风管与混凝土墙距离不小于100,与后砌墙距离不小于50mm即可。


吊装风管安装尺寸(适用于顶部风管连接完成后向下伸入风井安装)

注:a、吊装竖向风管的总长度应小于等于30米;

       b、可从屋面吊装或在四周均为后砌墙的楼层连接时可采用上图尺寸,当井道内为多风管布置时,风管间距为100mm;

       c、若不能从屋面吊装或风管连接层非四面后砌墙时,做法同前。

土建风井内结构楼板留洞原则
1. 风井内结构板留洞不应以风井尺寸为依据,因风管安装空间较大,板上留洞过大会造成安装时的不方便及安全隐患。

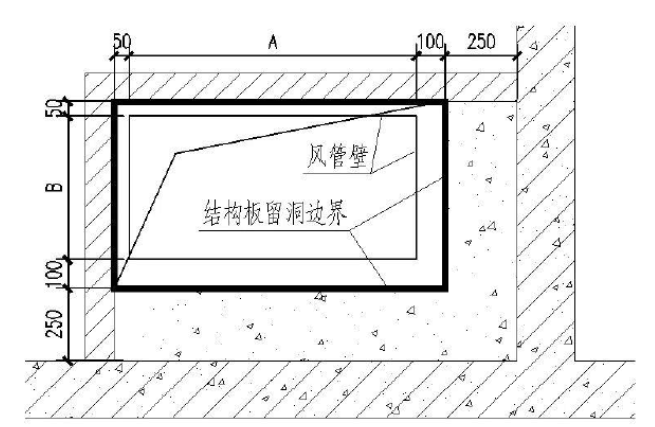

2. 留洞应以满足风管安装要求为依据,风管距风井内壁距离≤100mm时,楼板留洞应留至风井内壁,风管距风井内壁距离>100mm时,楼板留洞应只比风管大100mm,结构墙边应保留250mm楼板,以利于安装人员进入进行风管施工。


风井内结构楼板留洞尺寸

以上各示意图均为非保温风管,标注风管与土建风井之间的最小安装距离,当风管为保温风管,且风管采用橡塑保温材料时,在此基础上,每根风管周边增加50间距(两根风管之间的总间距增加100)。
