方变圆
收藏

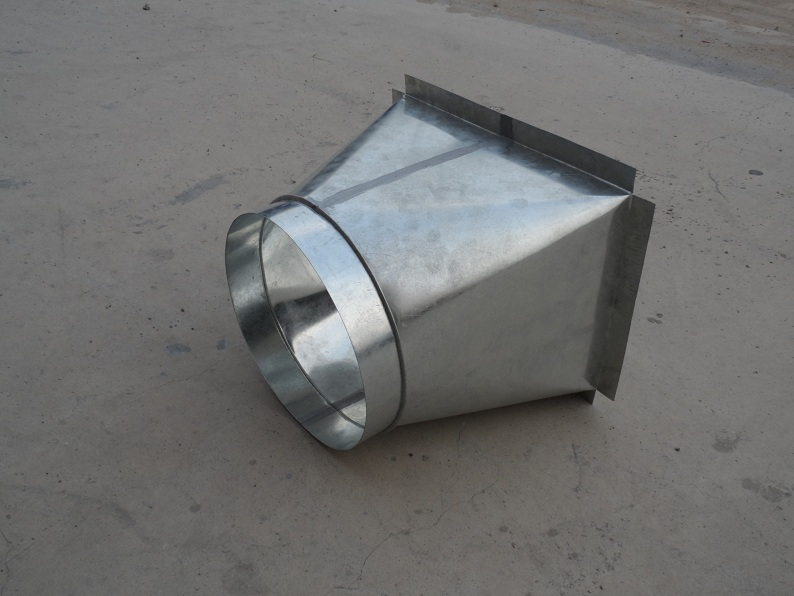

方变圆介绍: 方变圆也称作天圆地方,即为方口变为圆口的异形,变化关系等同于变径,若非圆心正对方心,需描述清楚,方变圆不同于变径以边平为基准,其一般以中心点对齐为基准。方变圆一般方口接同系统矩形风管的法兰,圆口接圆法兰。在一个标准的方变圆中,方口需制作出需要的法兰,圆口需留出50mm以上的伸量,也称套头,用以铆接圆法兰。但是在实际生产中,圆口的伸量制作较为复杂,若圆口处镀锌板的倾斜度较低,及方变圆的变化幅度较小,圆法兰可以无需伸量铆接,实际生产中应尽量避免制作伸量。在实际生产中,方口无法直接压制共板法兰,一般采用方口留50mm伸量,若方变圆拼装成型,则生产人员自行使用共板法兰条制作方口的共板法兰,若为半成品,则需在排版中额外配置相同编号的共板法兰框,即一端共板一端光边的50mm长的短管,尺寸同方口。 |
